КАК ПРАВИЛЬНО МОНТИРОВАТЬ СОЛНЕЧНЫЙ КОЛЛЕКТОР?

Фото - КАК ПРАВИЛЬНО МОНТИРОВАТЬ СОЛНЕЧНЫЙ КОЛЛЕКТОР?

Солнечный коллектор – это основное устройство для получения тепловой энергии в гелиосистемах Поэтому очень важно правильно смонтировать коллектор, в сочетании с оптимальным режимом работы системы, коллектор может прослужить более 25 лет.

Основной фактор, который влияет на срок службы и надежность солнечных коллекторов это то, что коллектор постоянно подвергается воздействию окружающей среды. К креплениям коллекторов предъявляются высокие требования: хорошая коррозионная устойчивость, прочность и надежность соединений.

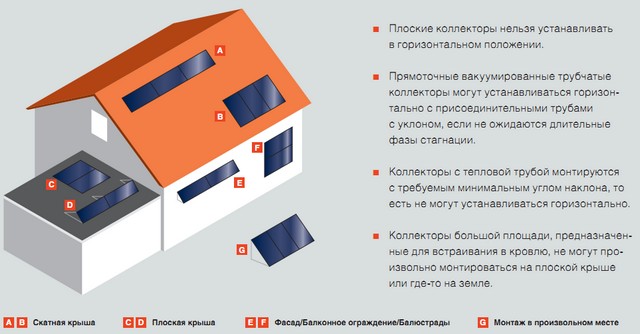

Существует множество вариантов монтажа коллекторов. Коллекторы могут устанавливаться на скатных и плоских крышах зданий, могут монтироваться на стене или устанавливаться в произвольном месте на земле.

Варианты монтажа солнечных коллекторов

Скатная крыша.

Обычно при монтаже на скатной крыше, крепление коллектора устанавливаются параллельно кровельному покрытию.

Монтаж может быть осуществлен как над кровельным покрытием, так и внедрением в него.

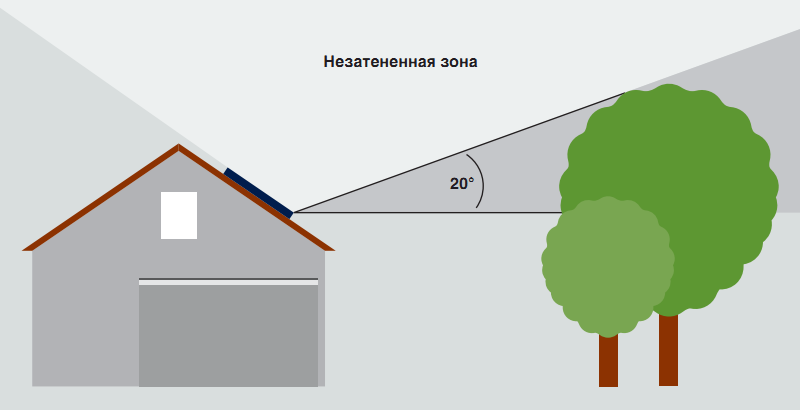

При планировании места монтажа необходимо помнить, что место установки солнечных коллекторов ориентированное в южном направлении не должно затеняться, чтобы не препятствовать попаданию на коллектор солнечного излучения


Все отверстия в крыше должны быть надежно загерметизированы после проведения работ.

Плоская кровля.


При монтаже на плоских кровлях коллекторы могут быть оптимально установлены с учетом наилучшей ориентации и угла наклона солнечных коллекторов, это позволит повысить эффективность солнечного коллектора. При монтаже на плоской поверхности в два или более рядов необходимо рассчитать расстояние между рядами так, чтобы ряды не затеняли друг друга.

Для расчета необходимо знать угол высоты стояния солнца над горизонтом в полдень 21 декабря, в самый короткий день года. В ранние утренние часы и позднее вечернее время затенения избежать невозможно, но этими потерями производительности можно пренебречь.

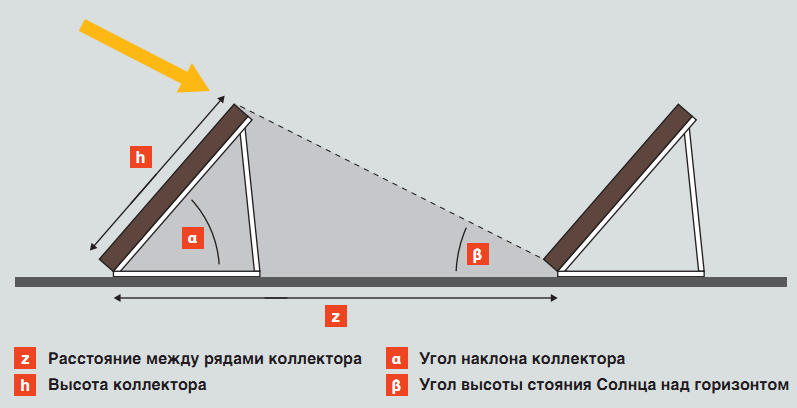

Формула расчета:

z – расстояние между рядами коллектора;
h – высота коллектора;
α – угол наклона коллектора;
β – угол высоты стояния Солнца над горизонтом.

Для простоты расчета так же можно воспользоваться рекомендацией из ВСН 52-86 «УСТАНОВКИ СОЛНЕЧНОГО ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ» (ДСТУ-Н Б В.2.5-43:2010). При расстановке солнечных коллекторов расстояние между рядами или блоками солнечных коллекторов по горизонтали следует, как правило, принимать равным 1,7 высоты ряда или блока солнечных коллекторов при круглогодичном действии установки и равным 1,2 высоты ряда — при сезонной работе установки.

Смотреть ВСН 52-86 Установки солнечного горячего водоснабжения.
НОРМЫ ПРОЕКТИРОВАНИЯ
